30 kw električni bus visokonaponski grijač rashladne tekućine
Hebei Nanfeng Group proizvodi grijače više od 30 godina, a naša kompanija je najveći proizvođač opreme za grijanje i hlađenje automobila u Kini i ovlašteni dobavljač vojnih vozila u Kini. Ključna ciljana tržišta uključuju električna vozila: upravljanje termičkom baterijom i HVAC rashladne jedinice. Istovremeno, sarađujemo i sa Boschom, a kvalitet naših proizvoda i proizvodnu liniju Bosch je visoko prepoznao.
Opis
Ako tražite visokonaponski grijač rashladne tekućine za električni autobus od 30 kw, dobrodošli u veleprodaju proizvoda iz naše tvornice. Kao jedan od vodećih proizvođača i dobavljača u Kini, ponudit ćemo vam najbolju uslugu i brzu isporuku. Sada provjerite ponudu kod našeg prodavača.

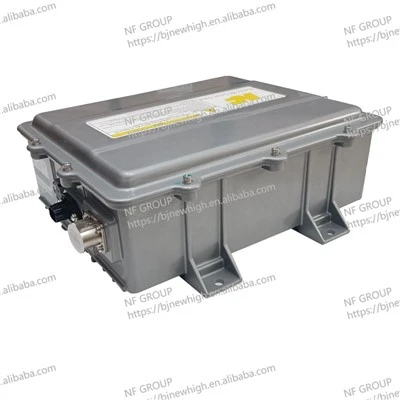

30 kW električni bus visokonaponski grijač rashladne tekućine
Opis proizvoda
Ovaj PTC električni grijač koristi PTC tehnologiju, zadovoljavajući sigurnosne zahtjeve-visokog napona putničkih vozila, a istovremeno je usklađen sa relevantnim ekološkim zahtjevima za komponente u motornom prostoru.
Svrha PTC električnog grijača je zamijeniti blok motora kao primarni izvor topline, napajajući PTC grijaći element da podigne svoju temperaturu, a zatim zagrijava medij u cirkulirajućem cjevovodu sistema kroz izmjenu topline.
Njegove glavne karakteristike performansi su sljedeće:
Kompaktna struktura, velika gustina snage i fleksibilno prilagođavanje prostoru za ugradnju vozila.
Redundantni dizajn zaptivanja poboljšava pouzdanost sistema.
| Model | NF HVH{0}}Q30 |
| Nazivni napon | 600V |
| Raspon napona | 450-750V |
| Nazivna snaga | 30KW |
| Protok (L/h) | ＞3000 |
| Kontrolni signal | CAN |
| Nivo zaštite | IP67 |
| Težina | 10,5 kg |
| Montažna dimenzija | 162*305mm |
Veličina ulaza i izlaza
Principi dizajna proizvoda
WPTC električni grijač se sastoji od PTC grijaćeg elementa, kontrolera i unutrašnjeg cjevovoda. Grijaći element je ugrađen u integrirani spremnik vode za lemljenje, a rashladna tekućina teče kroz visoko{1}}precizni razdjelnik unutar spremnika kako bi se postigla apsorpcija topline i cirkulacija.
Ploča upravljačkog sklopa je pričvršćena na kućište-izliveno ubrizgavanjem pomoću vijaka, a konektor se direktno povezuje na ploču. Njegov električni šematski dijagram prikazan je na slici 1 ispod:
Upravljačka jedinica uzorkuje struju i napon visokonaponskog-kola kroz šant otpornike i otpornike za uzorkovanje kako bi postigla zaštitu od nenormalnog rada.
Prigušivač prolaznog napona (TVS) je instaliran na niskonaponskom -naponskom ulazu kako bi se efikasno spriječili udari. Visokofrekventni izolacioni transformator obezbeđuje pomoćno napajanje na strani visokog{3}}napona. Visoko i niskonaponske kontrolne jedinice komuniciraju i razmjenjuju informacije preko digitalnog izolatora. Ulazno pomoćno napajanje ima -ograničavajuću zaštitu struje. Temperaturni senzori NCT_A i NTC_B, koji se nalaze na ulazu i izlazu, koriste se za praćenje temperature rashladne tečnosti u realnom vremenu i obezbeđuju pravovremenu zaštitu kada je temperatura previsoka.
Električni priključak proizvoda
Slika 5 ispod prikazuje definicije pinova za visokonaponske i niskonaponske priključke-.
Visokonaponski utikač{0}}u modelu: PL082X-61-6
Krajnji utikač kabelskog svežnja-u modelu: PL182X-61-6
Niskonaponski utikač-u modelu: 6188-6227
Model niskog napona: 6189-7608
|
HV |
1 |
DC600V+ |
|
2 |
DC600- |
|
|
A |
Visokonaponska blokada |
|
|
B |
Visokonaponska blokada |
|
|
LV |
1 |
DC24+ |
|
2 |
DC24- |
|
|
3 |
Visokonaponska blokada |
|
|
4 |
Visokonaponska blokada |
|
|
5 |
||
|
6 |
||
|
7 |
CAN-H |
|
|
8 |
CAN-L |
Detalji o proizvodima
Sigurnost proizvoda
PTC princip sigurnosti:
Urođene karakteristike PTC elementa nalažu da kako temperatura raste, otpor raste, automatski smanjujući dostižnu snagu grijanja. Ovo osigurava da čak iu najgorem-scenariju maksimalna temperatura sistema bude ograničena na raspon tolerancije okolnog okruženja.
Detekcija greške izolacije (vozilo):
Kupac mora spojiti vijak za uzemljenje na okvir vozila.
Na vozilu je potrebno instalirati uređaj za detekciju izolacije kako bi se otkrile greške u izolaciji.
Primjena proizvoda
