3-smjerni ventil za hlađenje grijača vode
Hlađenje 3-smjerni grijač vodeni ventil Proizvodi Opis proizvoda Sastav dizajna: 1. Komponente protoka tijela ventila: trosmjerna komora, jezgro rotacionog ventila, zaptivna struktura, odgovorna za prebacivanje puta rashladnog sredstva etilen glikol; 2. Pogonski mehanizam: DC motor, koji daje snagu za jezgro ventila...
Opis
Ako tražite 3-smjerni ventil za hlađenje grijača vode, dobrodošli u veleprodaju proizvoda iz naše tvornice. Kao jedan od vodećih proizvođača i dobavljača u Kini, ponudit ćemo vam najbolju uslugu i brzu isporuku. Sada provjerite ponudu kod našeg prodavača.

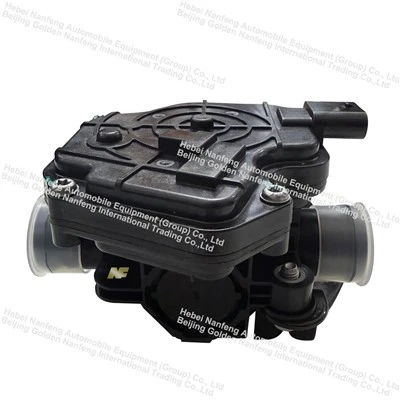

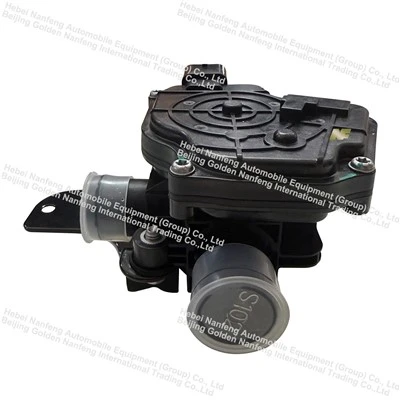

3-smjerni ventil za hlađenje grijača vode
Opis proizvoda
| Srednje | 50%/50% vodeni rastvor etilen glikola |
| Srednja temperatura / Temperatura okoline | Srednja temperatura: -40 stepeni ~ 115 stepeni; Radna temperatura okoline: -40 stepeni ~ 100 stepeni, relativna vlažnost manja ili jednaka 95% |
| Nazivni napon / Radni napon | Nazivni napon: DC12V, DC24V; Raspon radnog napona: DC9V ~ 30V |
| Metoda kontrole | LIN kontrola |
| Current | Pod nazivnim naponom, radna struja <500mA; struja zastoja <1000mA |
| Vrijeme prebacivanja | <10s ispod nazivnog napona |
| Unutrašnje curenje | Medij: 50%/50% vodeni rastvor etilen glikola; unutrašnje curenje <20 mL/min pod razlikom pritiska od 30kPa |
| Eksterno curenje | Ispitivanje nepropusnosti vazduha na 340kPa (manometrični pritisak), curenje gasa <5 mL/min |
| Otpor protoka | Manje ili jednako 12kPa @ 20L/min |
| Buka | Pod nazivnim naponom, medij ne teče; testirano na 500 mm od ventila, buka manja ili jednaka 45 dB(A) |
| Stepen zaštite od ulaska | IP67 |
Dizajn proizvoda
Sastav:
1. Komponente protoka tijela ventila: trosmjerna komora, jezgro rotacionog ventila, zaptivna struktura, odgovorna za promjenu putanje rashladnog sredstva etilen glikol;
2. Pogonski mehanizam: DC motor, koji daje snagu za rotaciju jezgra ventila;
3. Elektronski upravljački modul: LIN upravljačka ploča, element povratne informacije o položaju, primanje komandi vozila i pružanje povratne informacije o statusu ventila;
4. Kućište i zaptivanje Kućište: Postiže IP67 zaštitu, sa ugrađenom-strukturom za smanjenje buke.
Naglasci dizajna:
Oslanja se na LIN sabirnicu za kontrolu motora za pokretanje rotacije jezgra ventila, prebacivanje putanje fluida; strogo kontroliše unutrašnje curenje, eksterno curenje i otpor protoka;
Široki napon DC9~30V kompatibilan sa automobilskim 12V/24V sistemima, sposoban da izdrži visoke i niske temperature i visoku vlažnost u automobilskim okruženjima.
Primjena proizvoda
Ovaj LIN-kontrolirani ventil za vodu se široko primjenjuje usistemi upravljanja termičkom baterijom. Inteligentno prebacuje smjer protoka rashladne tekućine unutar kruga za kontrolu temperature novih energetskih vozila. Rad u koordinaciji saelektronske pumpe za vodu, fleksibilno raspoređuje vodeni rastvor etilen glikola. U kombinaciji saPTC grijači, integrirane jedinice toplinske pumpe i ploče za hlađenje baterija, formira potpunu petlju za kontrolu temperature.
Automatski se prebacuje između krugova za hlađenje, grijanja i premosnih krugova prema temperaturi baterije u stvarnom-vremenu, održavajući ćelije u optimalnom temperaturnom rasponu i smanjujući ukupnu potrošnju energije sistema. Pogodno za nova energetska komercijalna vozila, građevinske mašine i scenarije termičkog upravljanja baterijama za skladištenje energije.
Prednost proizvoda
1. Precizna kontrola LIN sabirnice
Podržava kontrolu LIN komunikacijskog signala, može se povezati sa sistemom upravljanja termičkom baterijom i radi u kombinaciji s električnom pumpom za vodu i PTC grijačem za brzo prebacivanje krugova rashladne tekućine i pružanje povratnih informacija u stvarnom-vremenu o radnom statusu ventila.
2. Niska otpornost na protok + pouzdano zaptivanje
Otpor protoka Manji ili jednak 12kPa pri brzini protoka od 20L/min, smanjujući opterećenje električne pumpe za vodu; stroga kontrola unutrašnjeg i vanjskog curenja sprječava unakrsni-tok toplih i hladnih medija, osiguravajući efikasnost kruga grijanja i hlađenja.
3. Široki radni uslovi i visoka pouzdanost
Kompatibilan sa DC12V/24V izvorima napajanja vozila, radni napon DC9~30V; podnosi srednje temperature od -40 stepeni do 115 stepeni, IP67 zaštita za celu jedinicu, prilagođavajući se složenom okruženju motornog prostora novih energetskih vozila.
Povezani proizvodi
FAQ o proizvodima
P1: S kojim cirkulacijskim medijem je kompatibilan ovaj vodeni ventil?
O: Standardno je kompatibilan sa 50%/50% vodenim rastvorom etilen glikola, koji se široko koristi u sistemima upravljanja termičkim baterijama, formirajući petlju za kontrolu temperature sa elektronskim vodenim pumpama i PTC grejačima. Ne preporučuje se korištenje drugih medija kako bi se izbjeglo starenje i curenje unutrašnjih brtvi.
P2: Koje metode kontrole ventil podržava i koji je njegov raspon napona?
O: Koristi kontrolu LIN sabirnice; podržava DC12V/24V sisteme, sa opsegom radnog napona od DC9V~30V, kompatibilan sa većinom niskonaponskih-platforma novih energetskih vozila.
P3: Kako se razumeju unutrašnji i eksterni indikatori curenja i kakav uticaj oni imaju na sistem?
O: Unutrašnje i eksterno curenje su strogo kontrolisane. Prekomjerno unutrašnje curenje će uzrokovati unakrsnu-struju u toplim i hladnim krugovima, smanjujući efikasnost PTC grijača ili kruga za hlađenje; spoljno curenje će uzrokovati gubitak rashladne tečnosti, što utiče na stabilan rad celog sistema upravljanja toplotom baterije.
P4: Koji je značaj parametra otpora radnog protoka?
O: Pod nominalnim radnim uslovima od 20L/min, otpor protoka je manji ili jednak 12kPa. Manji otpor protoka smanjuje opterećenje električne pumpe za vodu, smanjuje ukupnu potrošnju energije vozila i osigurava stabilan protok rashladne tekućine.
P5: Može li se klasa zaštite IP67 instalirati direktno na otvorenom?
O: IP67 pruža kratkoročnu-vodootpornu zaštitu i zaštitu od prašine, pogodno za ugradnju u motorni prostor; za dugotrajno-izlaganje na otvorenom, preporučuje se dodavanje zaštite od sunca kako bi se dodatno produžio vijek trajanja tijela ventila.
